Comment tester un actuateur de turbo ? Méthodes et diagnostic complet

Un turbo qui souffle moins fort, un voyant moteur allumé, une fumée suspecte au démarrage… L’actuateur de turbo est souvent le coupable. Bonne nouvelle : il existe plusieurs méthodes simples pour le diagnostiquer vous-même, sans démonter tout le moteur.

Dans cet article, nous vous guidons pas à pas pour tester un actuateur de turbo avec les bons outils, les bonnes valeurs de référence et les bons gestes. Du test de dépression au diagnostic OBD, voici tout ce qu’il faut savoir.

Les méthodes pour tester un actuateur de turbo

Trois approches complémentaires permettent de diagnostiquer un actuateur. Chacune apporte des informations différentes. Utilisées ensemble, elles couvrent 95 % des cas de panne.

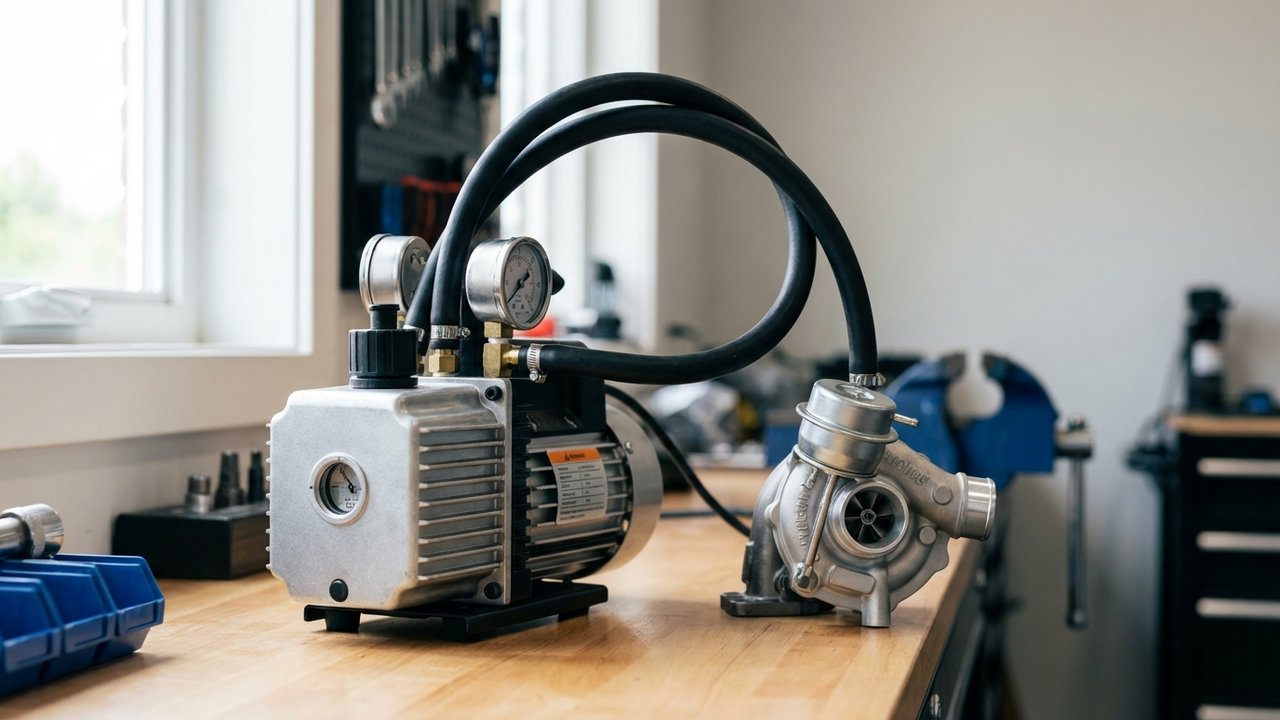

Test de dépression avec une pompe à vide

C’est la méthode de référence pour les actuateurs pneumatiques. Elle permet de vérifier directement l’étanchéité de la membrane et la liberté de la tige.

Voici comment procéder étape par étape :

1. Connectez la pompe à vide (type Mitivac) à l’entrée dépression de la wastegate, moteur arrêté.
2. Appliquez progressivement une dépression de -600 à -800 mbar et maintenez 30 secondes.
3. Observez la stabilité : la valeur ne doit pas remonter (membrane étanche).
4. Vérifiez le déplacement de la tige : elle doit parcourir 12 à 15 mm sans accroc.
5. Répétez le test 3 à 5 fois pour détecter un éventuel blocage intermittent.

Sur un diesel en bon état, la dépression au ralenti se situe entre -700 et -900 mbar. Si vous n’atteignez que -400 mbar, la tige ne parcourt qu’une partie de sa course. Cause probable : une membrane poreuse ou des durites fissurées. Selon TECHNI’Boost, 70 % des pannes de boost proviennent de fuites sur les durites, avant même l’actuateur.

Test de pression et diagnostic OBD

Le diagnostic électronique via un outil OBD (iCarsoft, par exemple) complète parfaitement le test de dépression. Il permet de lire les valeurs du capteur MAP et les données du calculateur en temps réel.

Connectez l’outil au port OBD et relevez la pression de suralimentation à différents régimes moteur. Les valeurs normales se situent entre 0,5 et 1,5 bar selon le véhicule. Comparez toujours avec les spécifications constructeur.

Un manomètre de pression branché sur le circuit d’admission complète ce diagnostic. Il détecte les écarts de boost que l’OBD seul ne suffit pas toujours à interpréter.

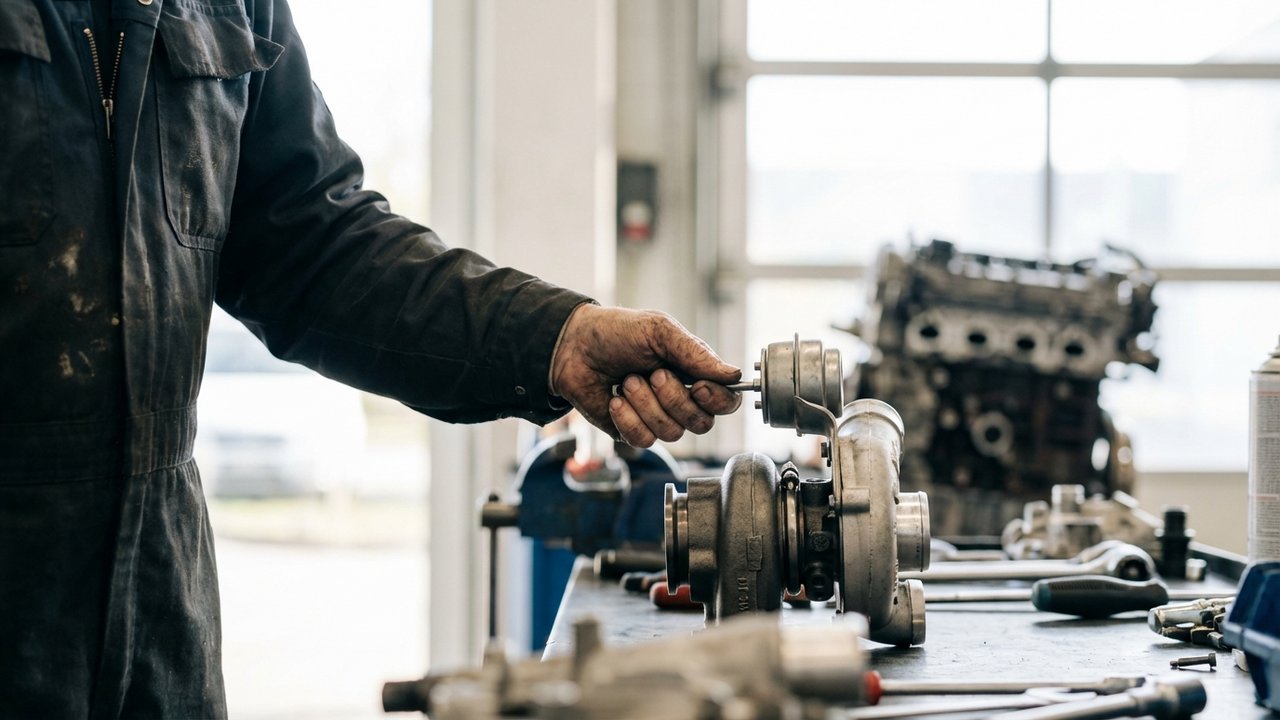

Vérification manuelle de la tige

Simple et rapide, cette méthode ne nécessite aucun outil électronique. Un crochet manuel suffit.

Poussez et tirez la tige de l’actuateur à la main. Elle doit se déplacer librement sur 12 à 15 mm. Si elle bloque à 5 mm, c’est un blocage mécanique interne du turbo (aube VGT ou valve grippée). Cette vérification prend moins de deux minutes et élimine d’emblée les pannes mécaniques évidentes.

Les outils indispensables pour réaliser le diagnostic

Avant de commencer, rassemblez le bon matériel. Un mauvais outil fausse le diagnostic – et vous fait perdre du temps (et de l’argent).

Vérifiez également l’état des durites avant tout test. Une fissure passe inaperçue visuellement mais sabote toutes vos mesures.

Comment remplacer un actuateur de turbo défectueux ?

Le diagnostic confirme une membrane poreuse ou une tige bloquée ? Le remplacement s’impose. Voici la procédure complète.

Étape 1 : dépressurisez le circuit, débranchez les durites de dépression et d’admission. Marquez la position de la tige au feutre avant tout démontage. Ce repère est précieux pour régler la précharge à l’identique.

Étape 2 : dévissez l’actuateur (2 à 3 vis en général). Inspectez la membrane : plongée dans l’eau, une membrane poreuse laisse apparaître des bulles. Observez aussi la tige pour détecter toute trace de blocage ou d’oxydation.

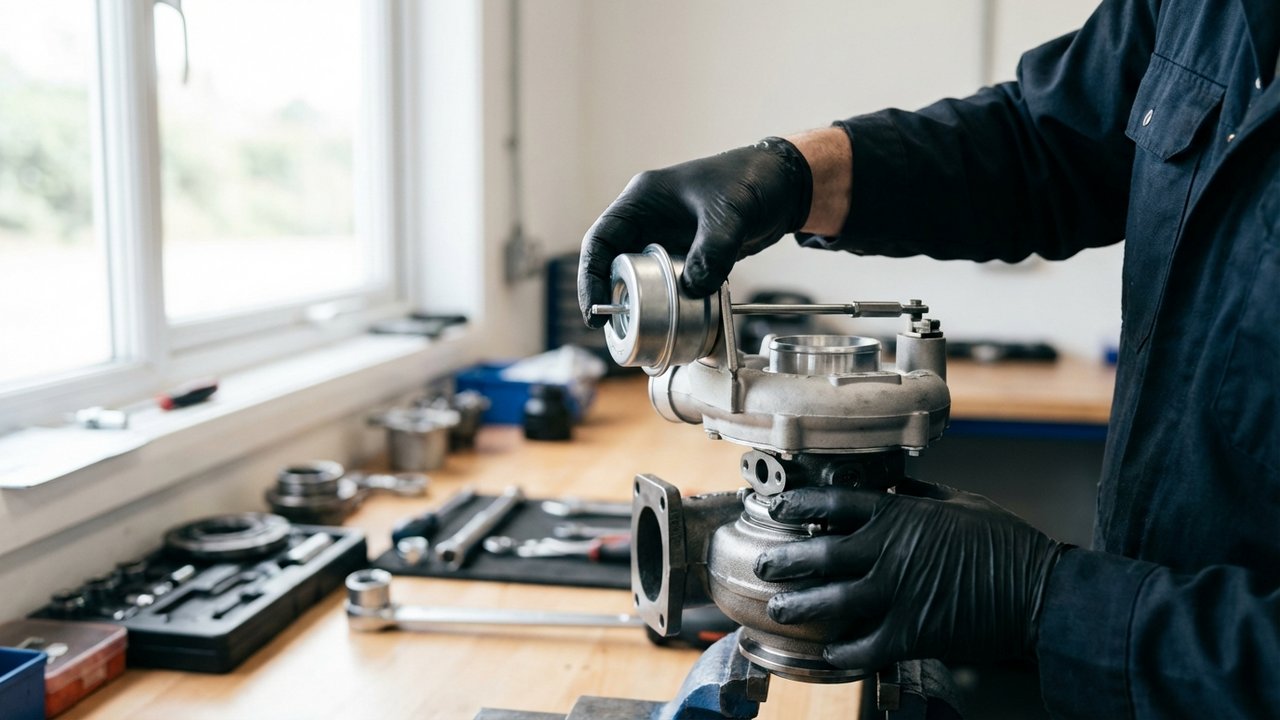

Étape 3 : installez le nouvel actuateur. Réglez la précharge de la tige via l’écrou de réglage pour retrouver les 12 à 15 mm de course libre. Testez la dépression avant de remonter le tout.

Étape 4 : vérifiez l’étanchéité de toutes les durites. Sur les actuateurs électroniques (Mercedes E350, certains VW), un codage ECU est indispensable après remplacement. Sans lui, un code erreur de position s’affiche immédiatement.

Après remontage, effectuez un test routier de 20 minutes en surveillant la pression de suralimentation. Elle doit se maintenir entre 1,0 et 1,2 bar en conduite normale.

Comment tester un actuateur Hella spécifiquement ?

Les actuateurs Hella équipent principalement les véhicules Mercedes et certains VW récents. Leur architecture électronique modifie la procédure de test.

Contrairement aux actuateurs pneumatiques classiques, le test OBD est ici prioritaire. Branchez votre scanner et relevez la position de l’actuateur en pourcentage (0 à 100 %). Un actuateur bloqué à 50 % génère systématiquement un code erreur de régulation du boost.

Complétez avec un test de dépression à -600 mbar pour vérifier la réponse mécanique. La course attendue sur les références Hella se situe entre 10 et 20 mm. Sur le Mercedes E350, le plein débattement s’obtient à 0,8 bar de boost avec une alimentation de 12 V.

Mesurez également la résistance de l’électrovanne au multimètre. La valeur normale se situe entre 10 et 30 ohms. Une résistance hors plage indique une électrovanne défectueuse, distincte de l’actuateur lui-même. La Hella Workshop App (gratuite) permet de retrouver les spécifications exactes par numéro VIN.
