Comment contrôler un capteur ABS avec un multimètre ?

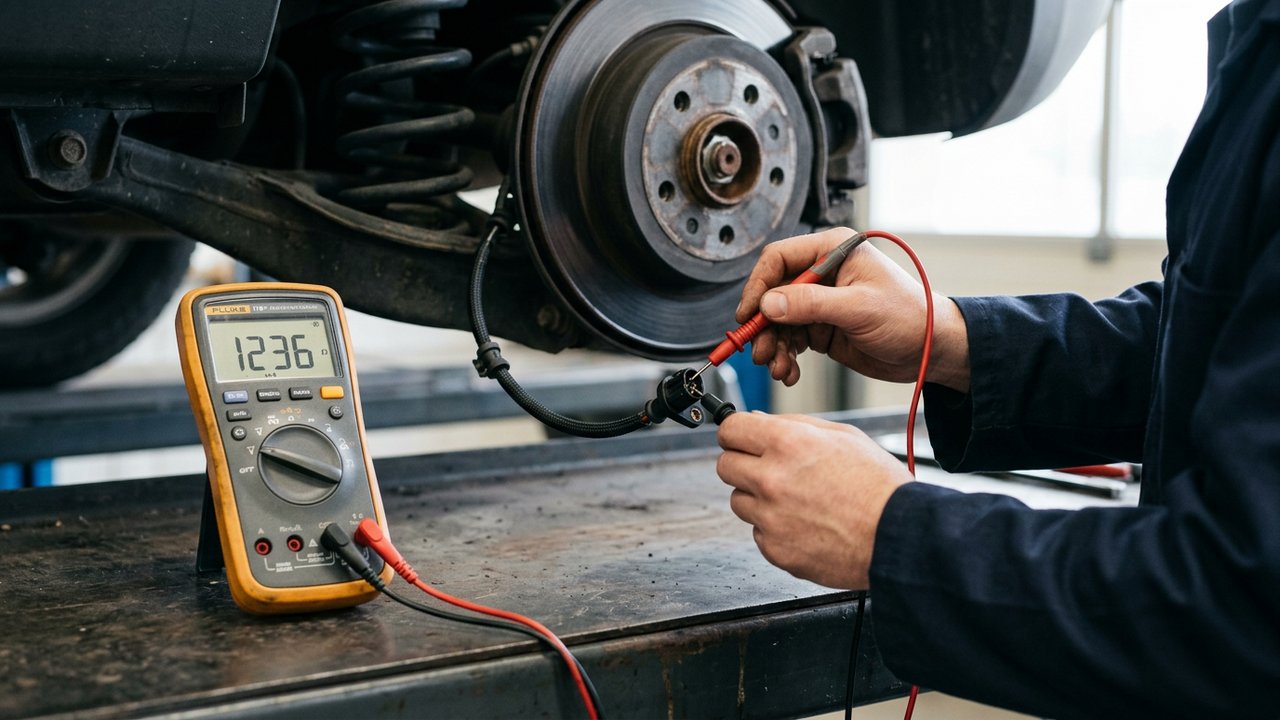

Un capteur ABS défectueux peut souvent être contrôlé avec un simple multimètre, sans équipement de diagnostic spécialisé. Il suffit de réaliser deux vérifications. Mesurez d’abord la résistance du capteur une fois débranché, puis contrôlez le signal produit lorsque la roue tourne. Cette méthode permet d’obtenir rapidement un premier diagnostic.

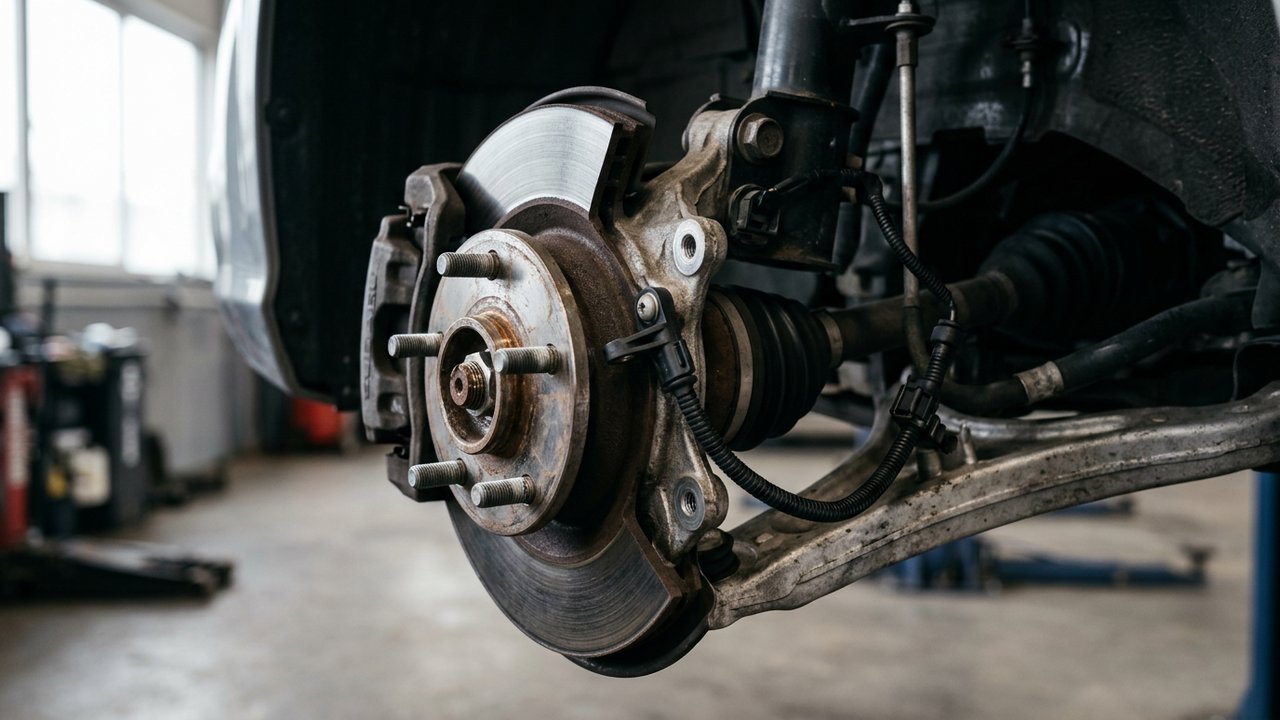

Le capteur ABS est situé près du moyeu de roue, à proximité des freins. Avant de sortir le multimètre, une inspection visuelle rapide peut déjà vous orienter.
Comment tester un capteur ABS avec un multimètre, étape par étape
Préparer le multimètre et accéder au capteur
Levez le véhicule en toute sécurité avec un cric et des chandelles, puis retirez la roue pour accéder au capteur ABS. Contrôlez l’état du câble et du connecteur. De la saleté, de l’oxydation, une broche tordue ou un fil abîmé peuvent provoquer les mêmes symptômes qu’une panne du capteur.
Avant les mesures, vérifiez le bon fonctionnement du multimètre. Activez le mode continuité et mettez les deux pointes en contact. Si un bip retentit, l’appareil est opérationnel. Réglez ensuite le multimètre sur la plage 2 000 Ω pour contrôler la résistance du capteur.

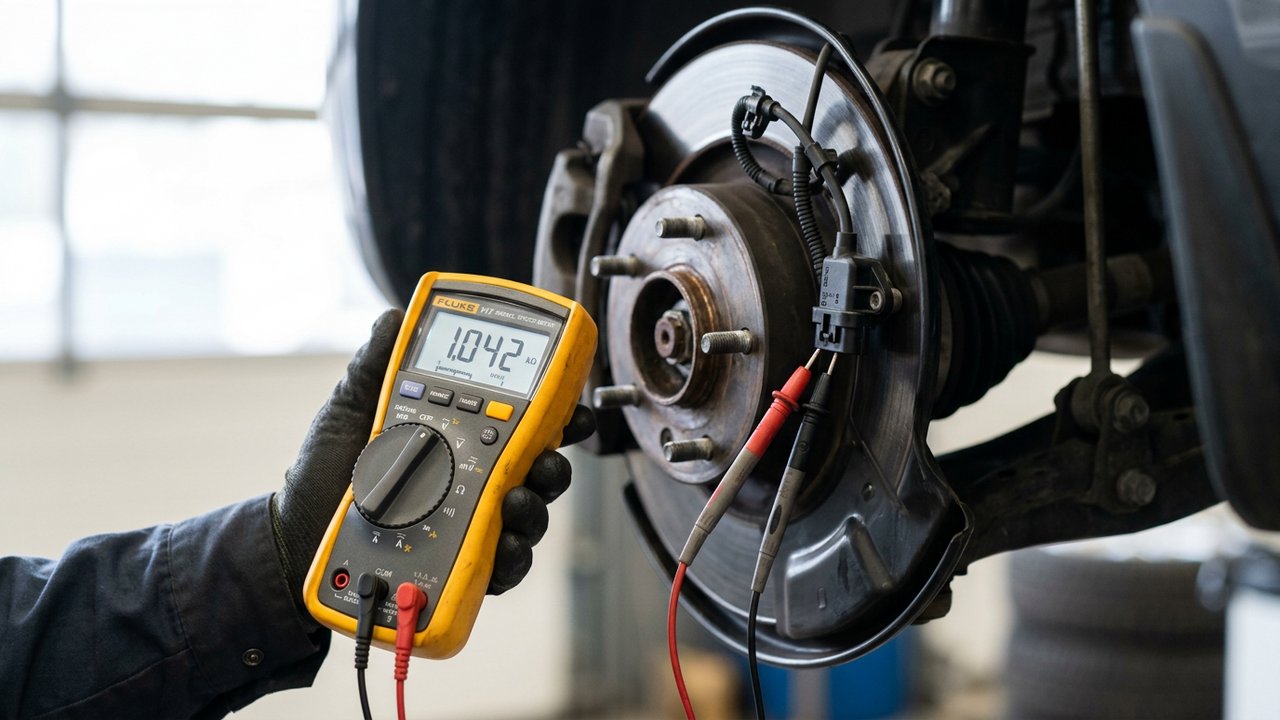

Mesurer la résistance sur un capteur inductif
Débranchez le capteur avant toute mesure afin d’obtenir une valeur fiable. Placez ensuite une pointe du multimètre sur chaque borne du connecteur.
Sur un capteur ABS passif, l’ordre des pointes n’a pas d’importance. Une résistance comprise entre environ 800 et 2 000 Ω indique généralement un capteur en bon état. En revanche, une valeur de 0 Ω, « OL » ou largement hors de cette plage révèle souvent un capteur ou un câblage défectueux.
La mesure doit rester stable. Une valeur qui varie sans cesse ou semble incohérente peut signaler un problème sur le faisceau électrique ou le circuit associé plutôt que sur le capteur lui-même.
Vérifier le signal AC en faisant tourner la roue
Un capteur ABS inductif en bon état produit une faible tension alternative lorsque la roue tourne. Réglez le multimètre sur la mesure de tension AC, puis accédez aux bornes du capteur selon la configuration du véhicule.
Faites tourner la roue à la main et surveillez l’affichage. Une légère tension doit apparaître et augmenter à mesure que la vitesse de rotation augmente. Si aucune valeur ne s’affiche ou si la mesure reste inchangée, le capteur ou son installation mérite un contrôle approfondi.
Capteur ABS inductif ou à effet Hall : quelle méthode de test utiliser ?
Le test de résistance et de tension AC convient aux capteurs ABS passifs, fréquents sur les véhicules les plus anciens. Ces capteurs produisent leur propre signal grâce à la rotation de la roue.
Les capteurs à effet Hall fonctionnent autrement. Ils nécessitent une alimentation électrique pour générer un signal numérique. Dans ce cas, une simple mesure de résistance ne permet pas de conclure à elle seule. Avant tout diagnostic, consultez les caractéristiques prévues par le constructeur afin d’interpréter correctement les mesures obtenues.
| Type de capteur | Alimentation externe | Test résistance | Test signal |
|---|---|---|---|
| Inductif (passif) | Non | 800 à 2 000 Ω | Tension AC à la rotation |
| À effet Hall | Oui (5V ou 12V) | Non applicable | Signal numérique (0/5V) |
Les valeurs de résistance ne doivent pas être comparées d’un type de capteur à l’autre. Elles varient selon les technologies et les constructeurs. Sur une BMW ou une moto, les spécifications peuvent être très différentes d’un modèle à l’autre. Il est donc indispensable de se référer à la documentation constructeur avant toute interprétation des mesures.
Comment savoir si un capteur ABS est défectueux sans valise de diagnostic ?
Plusieurs symptômes orientent vers un capteur ABS en cause avant même de sortir le multimètre. Le plus courant est le voyant ABS allumé au tableau de bord. Mais d’autres signaux apparaissent aussi :
- Freinage irrégulier avec vibrations ou pulsations anormales lors du freinage.
- Blocage des roues lors d’un freinage d’urgence, signe que l’ABS ne s’active pas correctement.
- Distance de freinage augmentée par rapport à la normale.
- Compteur de vitesse irrégulier ou affichage anormal sur le tableau de bord.
Ces symptômes ne signalent pas toujours un capteur HS. Un connecteur oxydé ou un capteur encrassé peut produire les mêmes anomalies. Nettoyez soigneusement le capteur et sa zone d’installation, puis recommencez les mesures avant d’envisager un remplacement.
Un multimètre simple suffit pour ce premier diagnostic. Si la résistance est correcte et qu’un signal apparaît à la rotation, le problème se situe ailleurs, souvent du côté du câblage ou du bloc ABS. Pour des problèmes liés à des systèmes connexes, notre article sur la voiture qui ne démarre pas avec l’antipatinage activé peut vous aider à comprendre les interactions entre ces systèmes.
Si vous souhaitez approfondir le diagnostic de composants électroniques sans valise, la démarche décrite dans notre guide sur le test d’un actuateur de turbo suit une logique similaire et peut compléter votre approche.
Voyant ABS allumé après le test : comment effacer le code d’erreur ?
Le voyant ABS reste allumé tant que le calculateur détecte un défaut enregistré. Après correction du problème, remplacement, nettoyage ou reconnexion, remontez l’ensemble puis effectuez un essai routier. Sur certains véhicules, le voyant s’éteint de lui-même si aucune anomalie n’est à nouveau détectée.
Si le voyant persiste, un outil de diagnostic devient nécessaire pour effacer le code d’erreur. On ne réinitialise pas le capteur, on supprime uniquement le défaut après réparation. Un voyant toujours actif indique qu’un problème est encore présent ou mal résolu.
Sans scanner, contrôlez d’abord les connexions et la fixation du capteur. Un mauvais positionnement par rapport à la couronne dentée peut suffire à réactiver immédiatement le défaut.
